Затвор (затвор дисковый)
Трубопроводная арматура, в которой запирающий элемент имеет форму диска и поворачивается вокруг оси, перепендикулярной к оси трубопровода.
характерные особенности: малые габаритные размеры и масса, малое время открывания и закрывания, незначительное гидравлическое сопротивление, проход частично перекрыт затвором при открытом положении.
Затворы – специальная трубопроводная арматура для закрытия/открытия, а также регулировки потока жидкости. Затворы широко используются в теплопроводных и водопроводных сетях, магистральных трубопроводах.
- Запорные
Запорные затворы изготавливаются согласно ГОСТ 3326-86, позволяют полностью перекрывать поток жидкости в обе стороны, исключая утечки. Наиболее распространенной и востребованной разновидностью запорных затворов являются дисковые затворы.
- Шланговые
Шланговая запорная арматура отличается отсутствием сопротивления при движении рабочей среды, поскольку диаметр шланга затвора почти совпадает с диаметром условного прохода трубопровода. Пережатие патрубка в шланговом затворе осуществляется посредством одной или двух пластин внутри корпуса затвора, которые приводятся в движение ручным или пневмо-, электроприводом. Шланговый затвор может использоваться и в качестве регулирующего клапана, поскольку допускает неполное перекрытие пластинами с точной фиксацией их положения. Затвор данного типа отличается малым весом, удобством монтажа и демонтажа с последующей заменой, препятствует засорению.
- Дисковые

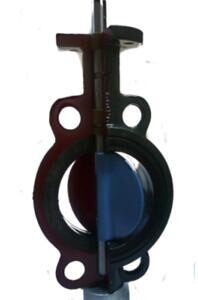

Затвор дисковый поворотный имеет следующую конструкцию: кольцевой чугунный корпус, в котором расположен запорный механизм – поворотный диск, вращающийся внутри плотной резиновой манжеты, обеспечивающей герметичность устройства. Корпус затвора имеет снаружи и изнутри эпоксидное покрытие, диск изготавливается из чугуна или нержавеющей стали. Благодаря выступающей манжете дополнительных уплотнителей при монтаже арматуры не требуется. Такие затворы применяются во многих трубопроводных системах, в том числе успешно заменяя шаровые краны и задвижки. Арматура крепится на трубопроводе встык между двумя воротниковыми фланцами.
В движение поворотный диск затвора приводится с помощью ручки с фиксатором, который позволяет устанавливать диск в промежуточных положениях с шагом 10 градусов до полного закрытия. Дисковые затворы выпускаются в широком диапазоне типоразмеров: DN 40 до DN 2800.
